Relé de emergencia ERC-12-15
El relé/cargador de emergencia es un dispositivo que garantiza la alimentación de respaldo inmediata de los equipos de comunicaciones en caso de interrupción temporal de la alimentación de CA o fallo de la fuente de alimentación. Además, permite que la fuente de alimentación funcione como un cargador de batería de mantenimiento sin necesidad de modificaciones adicionales.
Cuando el ERC detecta una pérdida de tensión de CC, utiliza un relé SPDT de acción rápida para conmutar automáticamente la entrada de CC del equipo a una batería de reserva y permitir su funcionamiento continuo. Al restablecerse la alimentación, el ERC desconecta la batería y la vuelve a conectar para proporcionar tensión de CC. Mientras la fuente de alimentación funciona con normalidad, una pequeña parte de la corriente de salida se dirige a la batería para realizar una carga lenta y mantenerla a plena tensión. (Nota: La tensión de flotación de la batería se mantendrá 0,7 voltios por debajo de la tensión de la fuente de alimentación).
Nota: Si la fuente de alimentación se interrumpe durante un período prolongado, la batería de respaldo podría descargarse considerablemente mientras alimenta la radio. Al restablecerse la fuente de alimentación, la carga lenta del ERC podría ser insuficiente para restaurar la batería a su carga completa de forma oportuna. En caso de que esto ocurra, podría ser necesario un cargador adicional para cargar la batería por completo.
Instalación

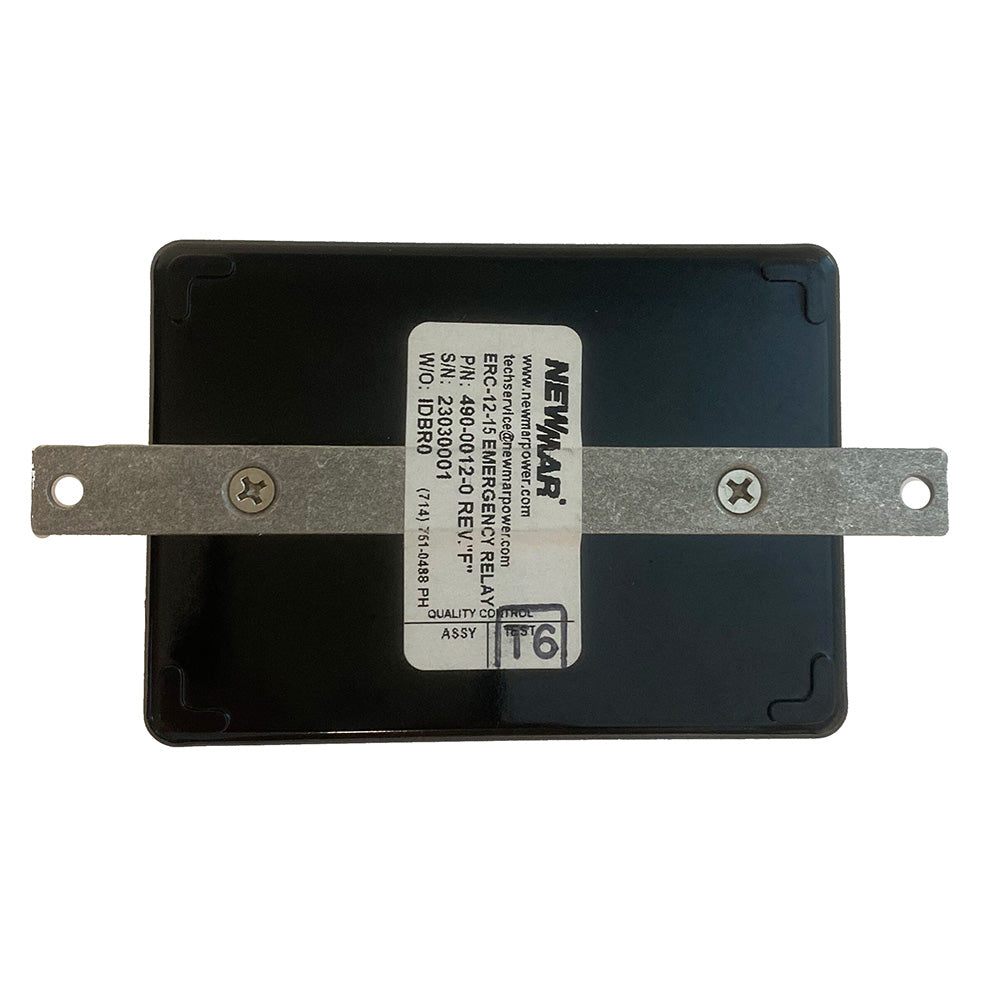

Seleccione una ubicación adecuada lo más cerca posible de la batería, donde no haya riesgo de contacto accidental ni cortocircuito en los terminales. El ERC puede montarse vertical, horizontal o incluso boca abajo, si es necesario, sin afectar su funcionamiento. Se necesitarán dos tornillos de chapa o madera del n.° 10. El montaje sobre una superficie metálica es aceptable, ya que las entradas y salidas están aisladas del soporte de montaje.
Nota: Si la batería se almacena en un recinto sin ventilación, no se recomienda montar el ERC dentro del mismo. Al igual que con cualquier relé, no debe ubicarse en una zona donde pueda haber gases de la batería u otros gases potencialmente explosivos.
Alambrado
El cableado debe ser lo más directo posible. Asegúrese de que los bornes de la batería no presenten corrosión. Determine el calibre correcto del cable con la información a continuación. La longitud del cable es la longitud total del tendido (ERC a radio + fuente de alimentación a ERC) o (ERC a radio + batería a ERC), la que sea mayor.
- Longitud del cable de 5 pies = calibre 14 AWG
- Longitud del cable de 10 pies = calibre 12 AWG
- Longitud del cable de 15 pies = calibre 10 AWG
- Longitud del cable de 20 pies = calibre 10 AWG

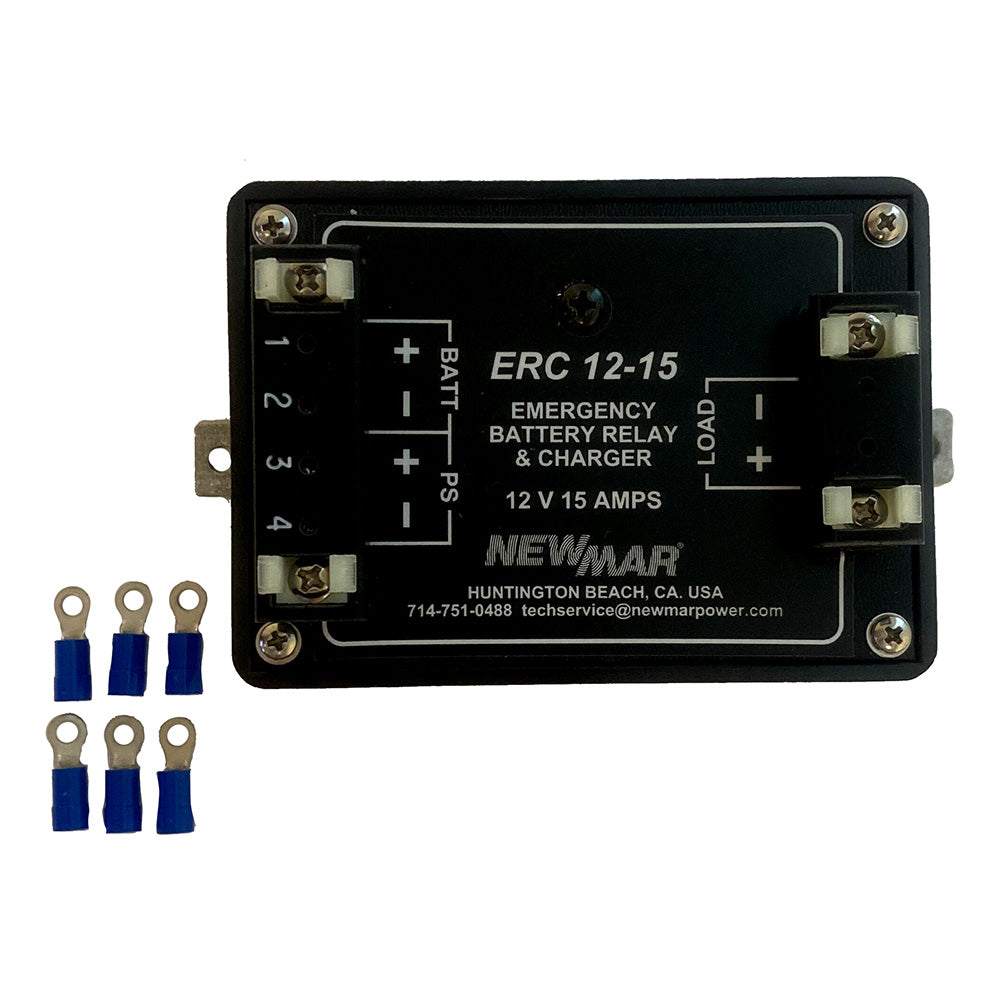

Utilice los conectores de terminal de anillo de engarce suministrados para fijar el cableado al ERC. Los modelos ERC-12-15 y ERC-24-15 incluyen cubiertas de terminales de plástico amarillas, que deben reinstalarse después del cableado para evitar cortocircuitos accidentales.
Presupuesto:
- Rango de entrada: 10,0-14,5 VCC (12 V)
- Clasificación del relé: 10 amperios continuos y 15 amperios intermitentes
- Goteo de flotador (típico): 0,1 amperios
- Dimensiones (pulgadas): 5-1/8" x 2-7/8" x 2-3/8"
- Peso: 0,5 libras.
